2021 Руководство по ремонту автомобиля модели NL-3B / GEELY Atlas Pro /
- Описание
При поиске и устранении неисправностей в автомобиле, оборудованном системой бортовой диагностики (OBD), к автомобилю необходимо подключить диагностический прибор. При этом можно считывать данные, выводимые блоком управления.
Как указано в технических характеристиках OBD, контрольная лампа неисправности на приборной панели должна загораться, когда бортовой компьютер обнаруживает, что компонент системы вышел из строя. При этом в памяти блока управления должен сохраниться соответствующий код DTC. Если неисправность не регистрируется повторно на протяжении 3 последовательных циклов, контрольная лампа неисправности автоматически гаснет, но код DTC все равно сохраняется в памяти блока управления.
Подсоедините кабель диагностического прибора к разъему DLC и поверните клавишу Включения/Выключения в положение «ON», чтобы включить диагностический прибор. Если на дисплее отображается ошибка связи, неисправность может быть в автомобиле или в диагностическом приборе.
Замечания
Если диагностический прибор при его подключении к другому автомобилю работает нормально, проверьте DLC первого автомобиля.
Если диагностический прибор после подключения не может связаться с другим автомобилем, возможно, прибор неисправен. Обратитесь к отдел сервиса (см. руководство пользователя диагностического прибора).
2.2.7.7 Считывание и удаление кодов DTC

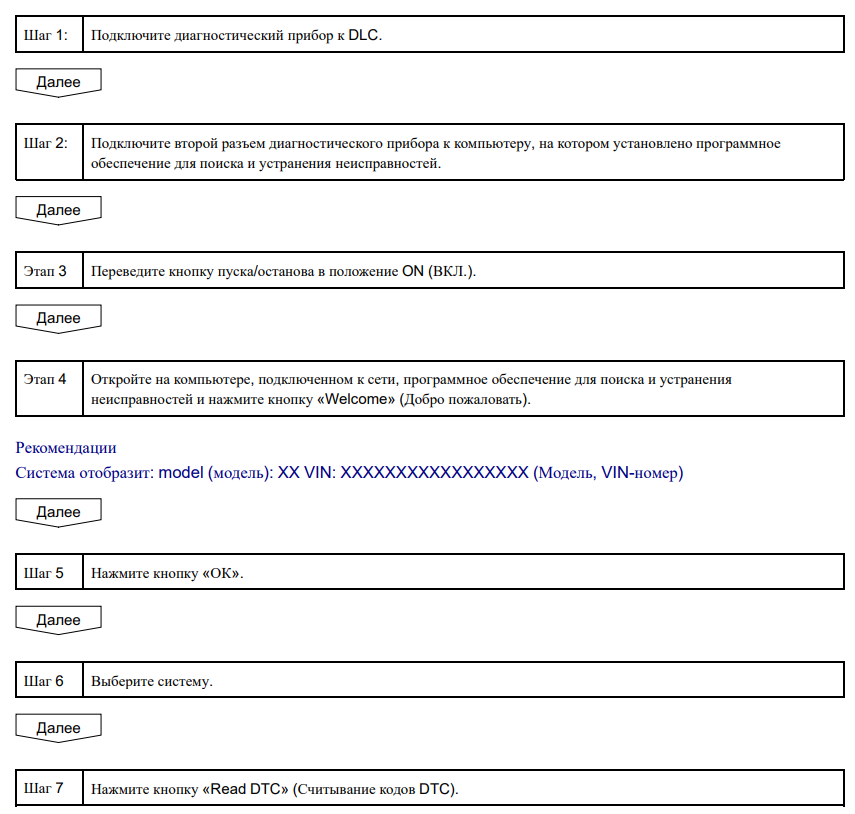

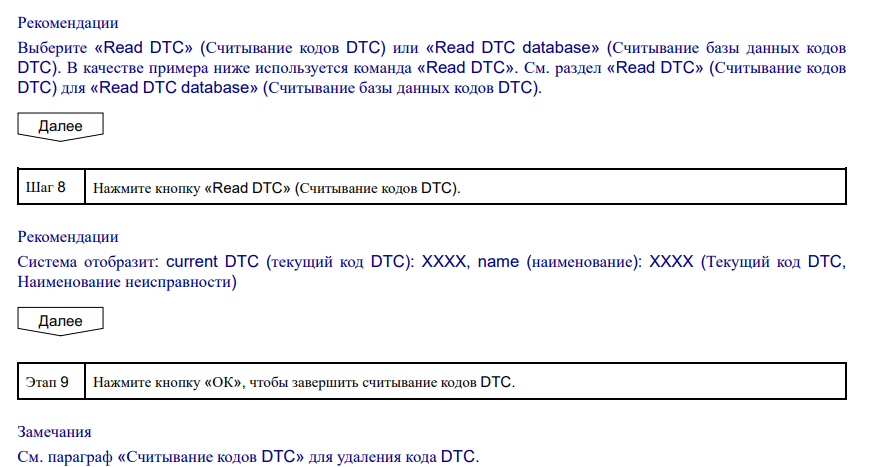

- Этапы диагностического процесса
