2.2.7.14 Неисправность цепи фазового сигнала распределительного вала впускных клапанов

2021 Руководство по ремонту автомобиля модели NL-3B / GEELY Atlas Pro /

Код DTC

Описание неисправности

P034100

Проблемы с рабочим диапазоном/качеством работы в цепи датчика положения впускного распределительного вала, ряд цилиндров 1 или одиночный датчик

P034300

Слишком высокое напряжение в цепи датчика положения впускного распределительного вала, ряд цилиндров 1 или одиночный датчик

P034200

Слишком низкое напряжение в цепи датчика положения впускного распределительного вала, ряд цилиндров 1 или одиночный датчик



2. Регистрация кодов DTC и места расположения неисправностей:

№ кода DTC

Условия регистрации кода DTC

Условия обнаружения кода DTC (алгоритм управления)

Зона возникновения неисправности

P034100

Состояние синхронизации распределительного вала. Количество неисправностей по счетчику - 20.

1. Включите зажигание 2. Рабочее состояние двигателя

1. Цепь датчика 2. Датчик
3. ECM

P034300

Напряжение сигнала зачастую высокое. Количество отсутствий сигнала по счетчику - 8.

P034200

Напряжение сигнала зачастую низкое. Количество отсутствий сигнала по счетчику - 8.

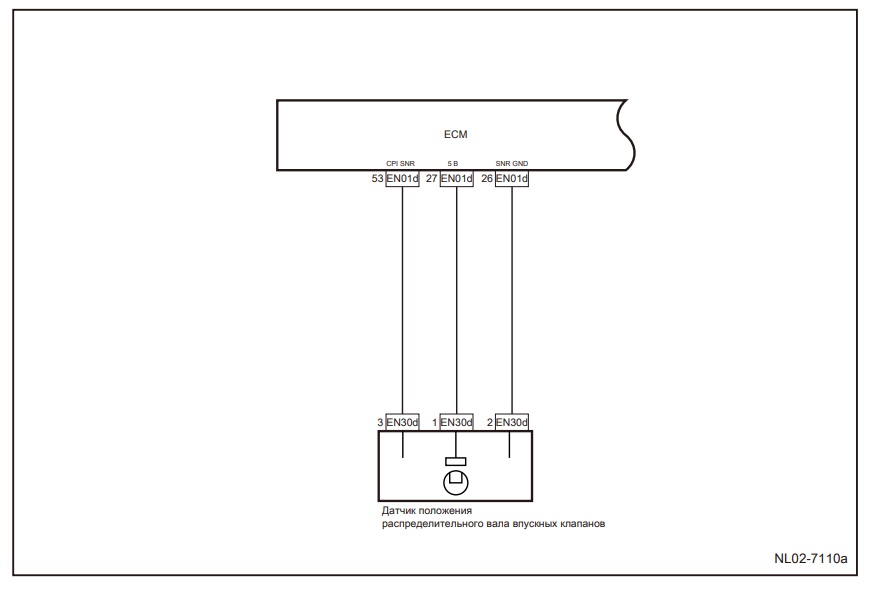

3. Принципиальная электрическая схема:

Замечания

Перед выполнением этой диагностической процедуры ознакомьтесь с перечнем данных диагностического прибора и проанализируйте точность всех данных, что поможет вам быстро найти и устранить неисправности!



Этап 1  Повторная проверка наличия кода DTC в памяти с помощью диагностического прибора.



A. Подключите диагностический прибор к DLC.

B. Переведите  кнопку  пуска/останова  в  положение  ON (ВКЛ.)

C. Запустите двигатель и оставьте его работать на холостом ходу в течение как минимум 5 мин.

D. Выполните дорожное испытание автомобиля в течение как минимум 10 минут.

E. Еще  раз  выполните  считывание  кодов  DTC  системы управления. Убедитесь в том, что в системе больше нет кодов DTC.



Нет →  См. параграф «Диагностика эпизодической неисправности».

 Да ↓

Этап 2  Базовая проверка.

А Проверьте зубья сигнального диска распределительного вала  впускных  клапанов  на  предмет  повреждений  и отсутствия.

В Проверьте  разъем  жгута  проводов  датчика  положения распределительного вала впускных клапанов на наличие повреждений, плохого контакта, износа, ослабления и т. д.

С  Убедитесь  в том, что  все  проверенные  компоненты  в норме.

Нет →  Отремонтируйте или замените неисправную деталь.

Да ↓

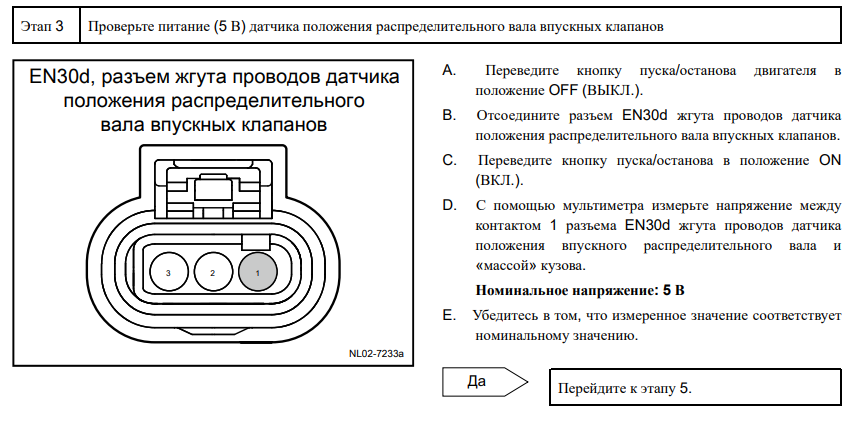

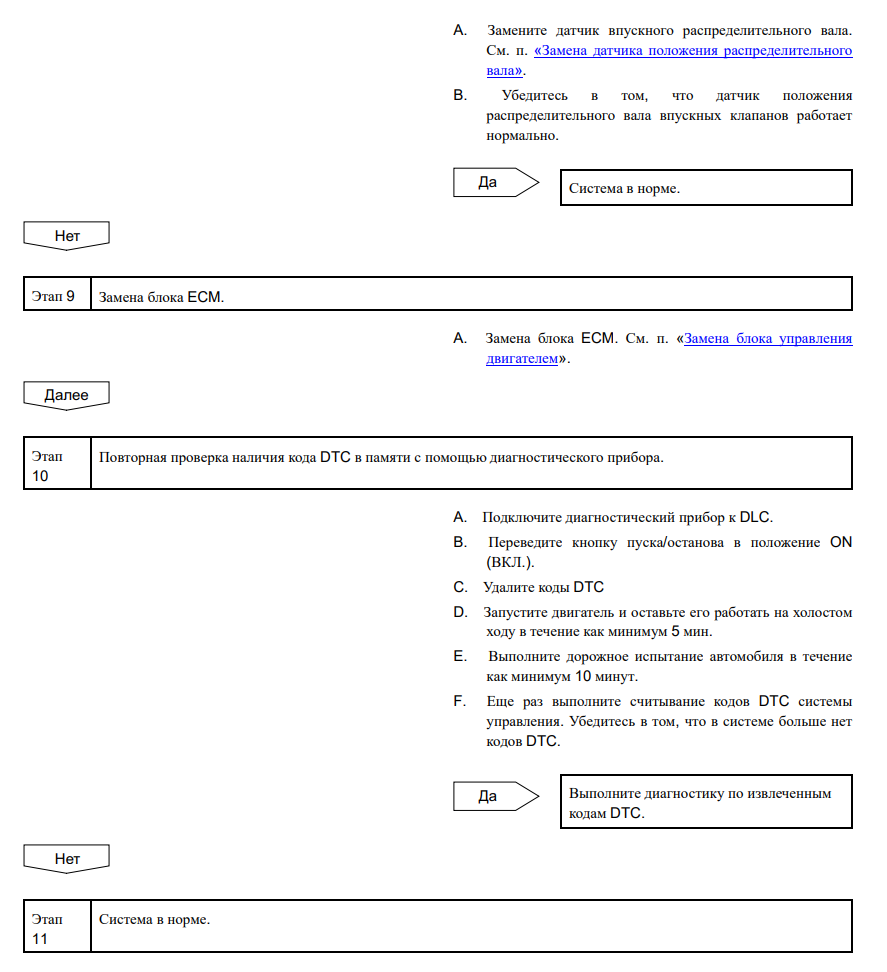

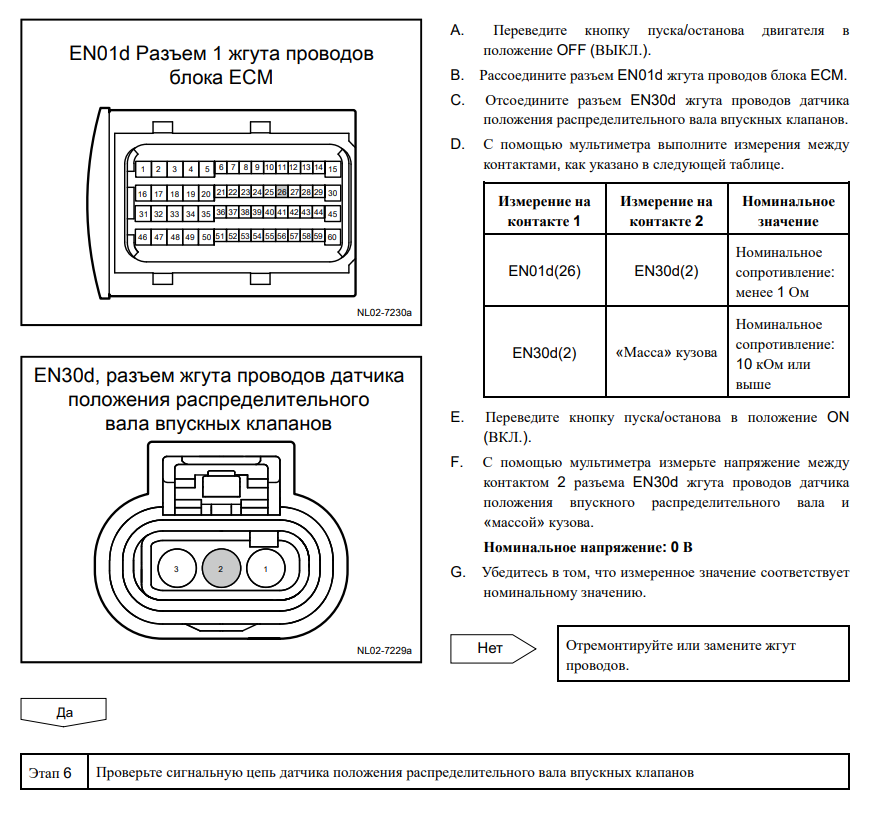

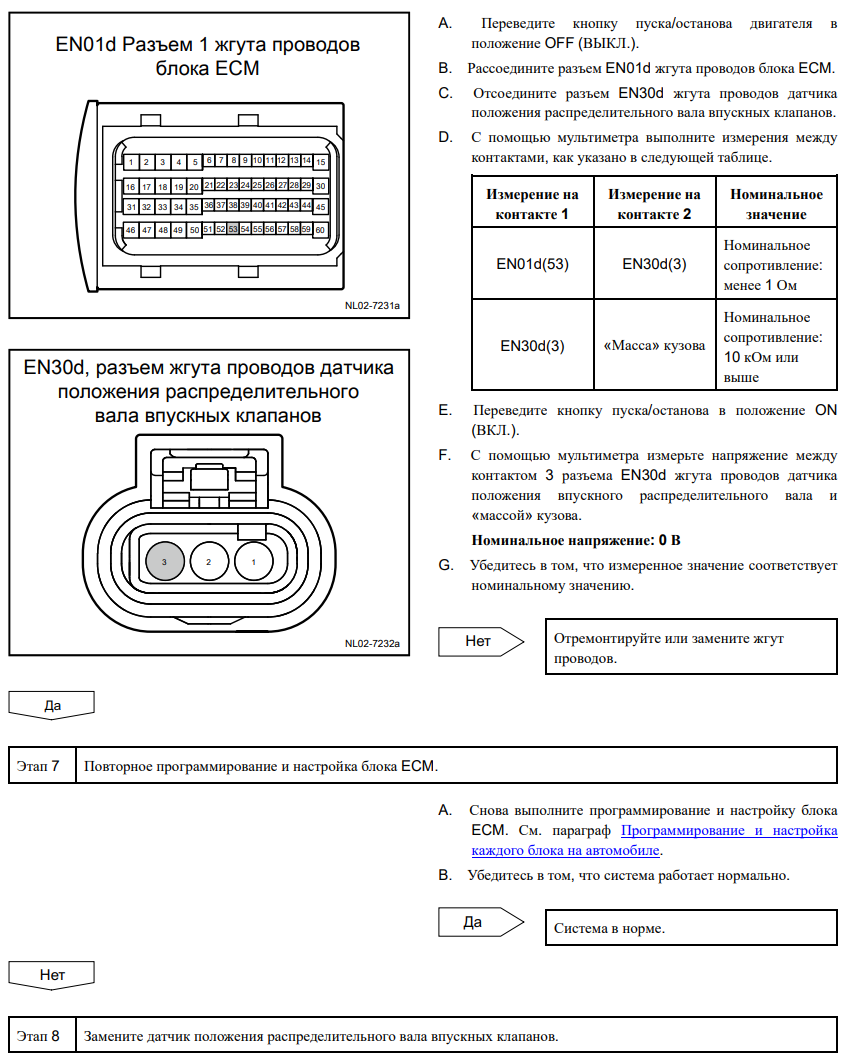

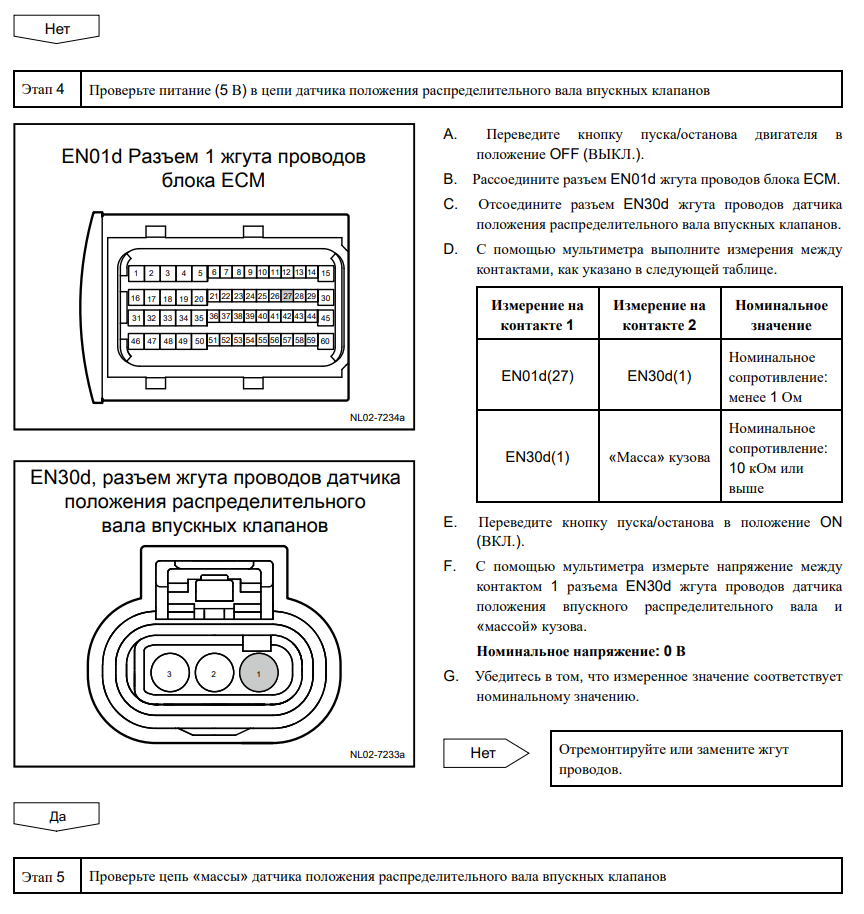

Этап 3  Проверьте питание (5 В) датчика положения распределительного вала впускных клапанов
